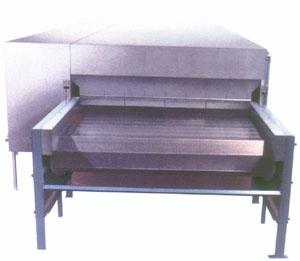

DW系列脫水蔬菜干燥機

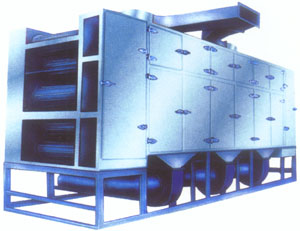

DW系列帶式干燥機
概述
恒海DW系列帶式干燥機是
成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、中藥飲片等類含水率高、而物料溫度不允許高的物料尤為合適；
該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點，對脫水濾餅類的膏狀物料，需經造粒或制成條狀后亦可干燥。

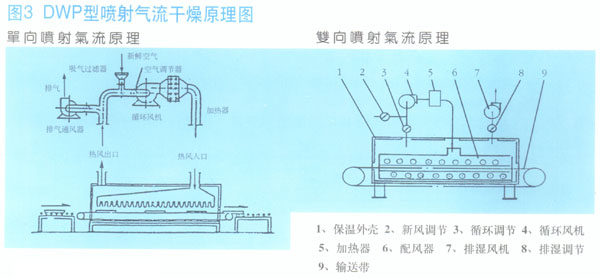

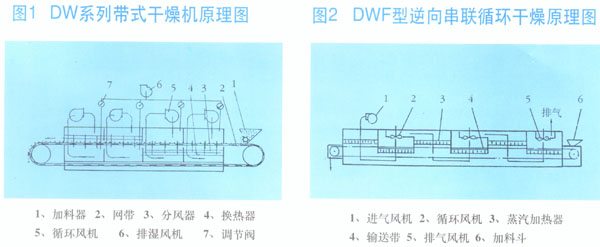

工作原理
料
斗中的物料由加料器均勻地鋪在網帶上，網帶采用12-60目不銹鋼絲網，由傳動裝置拖動在干燥機內移動。干燥段由若干單元組成，每一單元熱風獨立循環，其
中部分尾氣由專門排濕風機排出，每一單元排出氣量均有調節閥控制。在上循環單元中，循環風機出來的風由側面風道進入單元下腔，氣流向上通過換熱器加熱，并
經分配器分配后。成噴射流吹向網帶，穿過物料后進入上腔。干燥過程是熱風氣流穿過物料層，完成熱量與質量傳達過程。上腔由風管與風機入口相連，大部分氣流
體循環，一部分溫度較低含濕量較大的氣體作為廢氣經排濕管、調節閥、跳濕風機排出。下循環單元中，循環風機出來的風先進入上腔，向下經換熱器加熱，穿過物
料層進入下腔，下腔由側面風道及回風管與風機入口相連，大部分氣體循環，一部分排出。上下循環單元根據用戶需要可靈活配備，單元數量亦可根據需要選取。
用于脫水蔬菜，一般使用三臺設備串聯使用，形成初干段、中間段及終于段。在初干段中，由于物料含水量高，透氣性差，故采用小的鋪料厚度，較快的運行速度及 較高的干燥溫度。對物料溫度不允許超過60℃的料，初干段中，干燥氣體溫度可高達120℃以下，終干段內物料停留時間是初干段的3-6倍，鋪料厚度是初干 段的2-4倍。對于物料溫度不超過60℃的要求，可采用80℃左右的干燥氣體。采用多段組合地發揮帶式干燥的性能，且干燥更均勻。

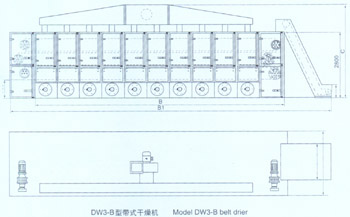

工藝流程
技術參數
|
型號 |
DW-1.2-8 |
DW-1.2-10 |
DW-1.6-8 |
DW-1.6-10 |
DW-2-8 |
DW-2-10 |
|
|
單元數 |
4 |
5 |
4 |
5 |
4 |
5 |
|
|
帶寬 |
1.2 |
1.6 |
2 |
||||
|
干燥段長 |
8 |
10 |
8 |
10 |
8 |
10 |
|
|
鋪料厚 |
≤60 |
||||||
|
使用溫度（℃） |
50～140 |
||||||
|
蒸汽壓力（MPa） |
0.2～0.8 |
||||||
|
蒸汽耗量（kg/h） |
120-300 |
150-375 |
150-375 |
170-470 |
180-500 |
225-600 |
|
|
干燥時間 |
0.2-1.2 |
0.25-1.5 |
0.2-1.2 |
0.25-1.5 |
0.2-1.2 |
0.25-1.5 |
|
|
干燥強度（kg/h） |
60-160 |
80-220 |
75-220 |
95-250 |
100-260 |
120-300 |
|
|
設備總功率 |
11.4 |
13.6 |
11.4 |
13.6 |
14.7 |
15.8 |
|
|
外形尺寸 |
長L（m） |
9.56 |
11.56 |
9.56 |
11.56 |
9.56 |
11.56 |
|
寬W（m） |
1.49 |
1.49 |
1.9 |
1.9 |
2.32 |
2.32 |
|
|
高H（m） |
2.3 |
2.3 |
2.4 |
2.4 |
2.5 |
2.5 |
|
|
重量 |
|||||||
